Mögelfrisättningsutkastets vinkel är en kritisk designfunktion vid formsprutning, definierad som den avsmalnande vinkeln som appliceras på de vertikala väggarna i en del relativt formens öppningsriktning. Denna vinkel underlättar utkastet av den gjutna delen från mögelhålan. Nedan följer en detaljerad uppdelning av dess betydelse, designprinciper och konsekvenser.
1. Definition och syfte med dragvinkel

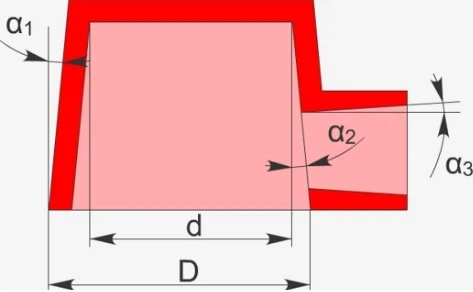

- Grundläggande koncept: Utkast till vinkel är vinkeln mellan utkastningsriktningen och delens yta. Det säkerställer att delen släpps smidigt utan mekanisk störning.
- Primära funktioner:
- Förhindrar att en del av att fastna eller skrapa under utkastet.
- Minskar friktionen mellan delen och mögelväggarna.
- Förlänger mögellivet genom att minimera slitage på teleskopavstängningsytor.
2. Betydelse vid formsprutning
I. Säkerställa en delutkastbarhet
- Stickning förebyggande: Otillverkade väggar ökar utkastningsmotståndet, riskerar del deformation eller skada. Ett lägsta utkast på 1–1,5 grad krävs vanligtvis för släta ytor.
- Dragmärken: Otillräckligt drag på strukturerade ytor orsakar synliga repor ("Dragmärken"). Till exempel:
- Ljusstrukturer (t -1): större än eller lika med 3 graders utkast.
- Tunga strukturer (t -2): större än eller lika med 5 graders utkast.
Ii. Förbättrande mögel livslängd
- Teleskopning avstängning: Utkast till minimering av glidfriktion mellan mögelkomponenter. Minst 3 grader rekommenderas för att undvika för tidigt slitage.
- Minskat underhåll: Korrekt utkast minskar mögelspänning och sänker reparationens frekvens.
Iii. Förbättra delkvaliteten
- Ytfinish: Förhindrar defekter som repor, tårar eller glansvariationer.
- Dimensionell noggrannhet: minskar utkastningsinducerad vridning eller stressmärken.
- Komplexa geometrier: möjliggör djupare funktioner (t.ex. revben, chefer) genom att underlätta fräsning och utkast.
Iv. Kostnads- och effektivitetsfördelar
- Lägre skrothastigheter: Minimerar ejektionsrelaterade defekter och förbättrar utbytet.
- Snabbare cykler: Minskar utkastningskraften, förkortning av cykeltid.
- Materialbesparingar: undviker överdesign (t.ex. överdriven väggtjocklek) för att kompensera för utkastningsfrågor.
3. Faktorer som påverkar utkast till vinkeldesign
| Faktor|Påverkan på dragvinkel|Exempel |
|--------------------------|-------------------------------------------------------------------------------------------|------------------------------------------------------------------------------|
| Ytstruktur|Dåare strukturer kräver större vinklar för att förhindra dragmärken.|T -1: större än eller lika med 3 grader; T -2: större än eller lika med 5 grader. |
| Part Depth | Deeper features need increased draft (e.g., >1° for every 25 mm depth). | Cavities >50 mm djup använder ofta 1,5–2 grader. |
| Materialkrympning|Material med hög krymp (t.ex. halvkristallina polymerer) kan kräva större vinklar.|Polypropen: 1,5–2 grader; ABS: 1–1,5 grad. |
| Geometri -komplexitet|Funktioner som revben, underskott eller avstängningar kräver precision.|Teleskopning avstängning: större än eller lika med 3 grader. |
4. Konsekvenser av otillräckligt utkast
- Ejektionsfel: Delar av delar i formsprutningen, vilket kräver manuell borttagning och risk för skador.
- Ytfel: Skrapning, "Fingeravtryckseffekter" eller flödesmärken (noterade i gasassisterad gjutning).
- Ökade kostnader: Högre skrothastigheter, reparationer av mögelskador och förlängda cykeltider.
5. Designriktlinjer
- Allmänna regler:
- Minsta utkast: 0. 5–1 grader för släta ytor.
- Djupbaserad ökning: Lägg till 0. 5 grader per 25 mm djup utöver 50 mm.
- Kritiska funktioner: Applicera större än eller lika med 3 grader på strukturerade zoner, revben och avstängningar.
- Avancerade tekniker:
- Gasassisterad formning: Utkast hjälper till att hantera instabilitet för gaspenetrering.
- Mikrocellulär skumning: Utkast till komplement minskad klämkraft och krympning.
6. Särskilda fall
- Texturerade ytor: tyngre strukturer (t.ex. läderkorn) kräver större än eller lika med 5 graders drag.
- Delar med hög precision: Optiska eller medicinska komponenter kan använda 0. 25- 0. 5 grader med polerade formar, men kräver validering.
7. Sammanfattning av bästa metoder
1. Tidig integration: Inkorporera dragvinklar under initial design (inte efter validering).
2. Simulering: Använd CAE-verktyg (t.ex. mögelflödesanalys) för att förutsäga utkastningsspänning.
3. Materialspecifik validering: Testa utkast till lämplighet för hartser som är benägna att stickas (t.ex. nylon).
4. Samarbete: anpassa sig till mögeltillverkare för att balansera designens avsikt och tillverkbarhet.
>💎 Nyckelinsikt: Utkast till vinklar är inte bara "lätthet av användning" -funktioner utan grundläggande för att dela kvalitet, formbarhet och lönsamhet. En ökning med 1 grader kan minska utkastningsstyrkan med 30–50%, vilket direkt påverkar driftskostnaderna.
